粗、细粉分离器

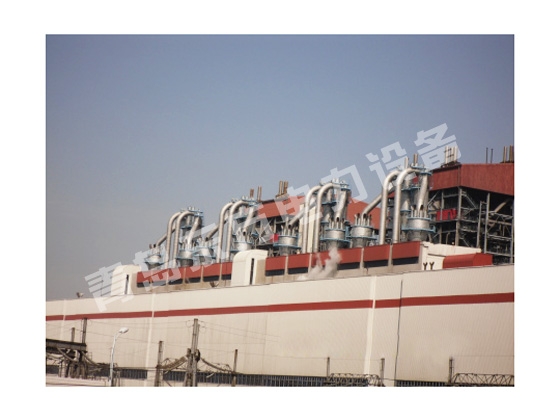

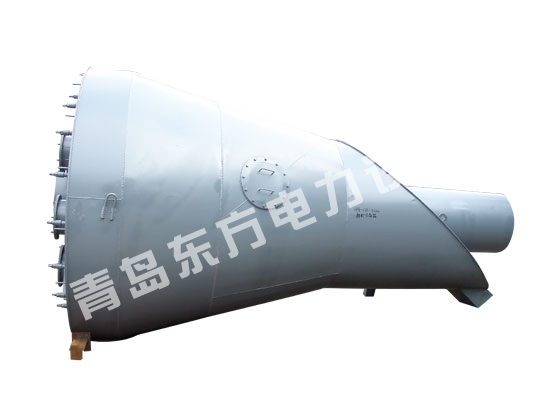

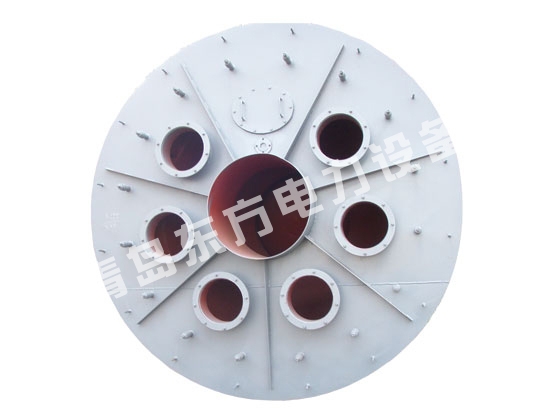

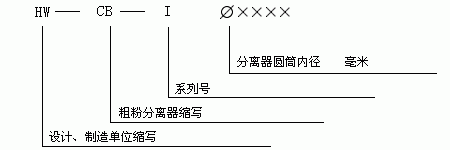

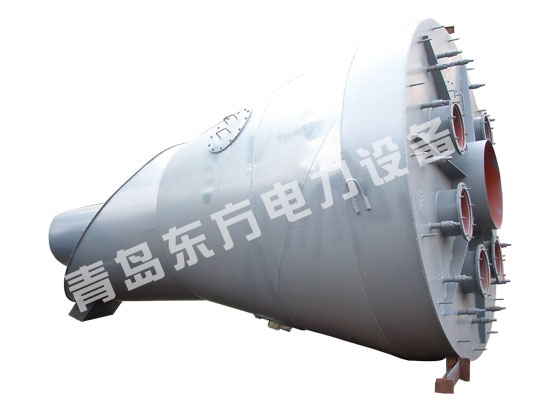

型号说明：粗粉分离器

设备性能：采用轴向布置分离叶片，加大圆筒空间、与过去径向型相比，分离效果好，改善煤粉均匀程度，减少回粉循环倍率，可以相应提高磨煤机出力，降低分离器，降低分离器阻力，节省厂用电。
结构特点：* 增大分离器容积，降低容积强度； * 轴向式折向门，最大开角45度； * 进出管流速取18-20M/S，以降低阻力； * 内锥体上加一可上下移动的锥形帽、可以粗调煤粉细度； * 内锥回粉装置采用篱片式或缝隙式结构，本厂推荐缝隙式； * 折向门和锥帽调整杆单独调整。
适用条件： * 设计按中等烟煤为系列设计煤种依据，推荐可适用于各种煤种（其R90=6-28%范围内）； * 阻力系数￡=5-7； * 有防爆型和非防爆型两类供选用； * 煤粉细度调节系数￡>5。
规格选择：先根据煤质，按制粉系统计算标准选定煤粉细度R90，再按公式（1）计算采用的容积强度QTF/V，此值应在下表推荐的范围内。

R9O %	4-6	6-15	15-23	28-40
QTF/V 立方米/n 立方米	900-1100	1100-1500	1500-2000	2000-2600

规格尺寸>>> 示意图1>>>

型号说明：细粉分离器

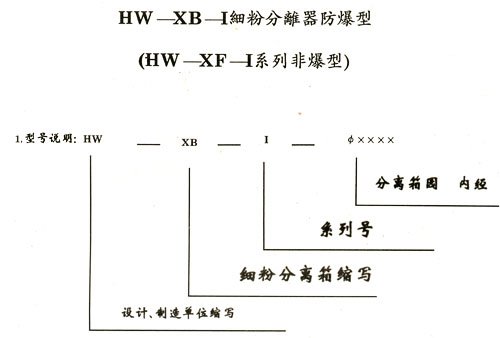

XW-XB-I細粉分離器防爆型
（HW-XF-I系列非爆型）

型号说明：HW -----------HB-----------I---------

分离箱园内经
系列号
细粉分离箱缩写
设计、制造单位缩写
2、从旋风分离器顶上看，煤粉空气混合物逆时针方向进入者、为左旋（Z）；顺时针方向进入者，为右旋（Y）。本说明书中图示左旋。
3、本厂生产四种形式的细粉分离器，其中HWB-XZ型与HW-XBY型用于爆炸性燃料，HW-XFZ型与HW-XFX型用于非爆炸燃料。
4、分离器上部接球接头按箱布置情况可以回转任意角度。
5、支墩、支架平台等荷重由各设计单位设计编制。
6、细粉分离器的规格。见表。
7、细粉分离器的选用：
HW-XB-I系列细粉分离器比较高。细粉分离器外筒体载面计算流速为3~3.5米/秒，其细粉分离器的直径选择按下式进行：
米式中：Vty-通风量米?/时
W-外筒体载面流速取3~3.5米/时
除用上述公式计算外，亦可按通风量直接确定细粉分离器的直径规格，见下表：
8.细粉分离器的阻力系数ξ=150（按细粉分离器外园筒横载面上平均速度计算）

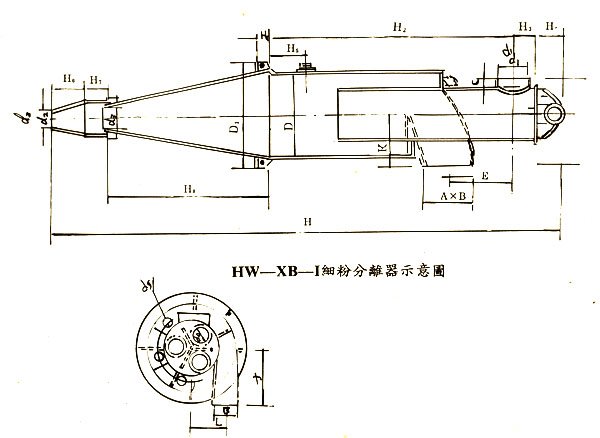

序号	型号	D	D1		d2	d3	d4	d5	防爆门		重量
		D	D1		d2	d3	d4	d5	大	小	重量
		毫米
1	HW-XBZ=I-φ1850	1850	2280	810	315	444	300	150	3	4	3097
2	HW-XBZ=I-φ2150	2150	2580	910	357	516	400	200	3	4	4147
3	HW-XBZ=I-φ2350	2350	2780	1010	367	564	500	200	3	4	5120
4	HW-XBZ=I-φ2650	2650	3084	1110	367	636	500	350	3	4	8095
5	HW-XBZ=I-φ3000	3000	3434	1310	414	720	600	400	3	4	10370
6	HW-XBZ=I-φ3250	3250	3684	1410	468	780	650	450	3	4	12078
7	HW-XBZ=I-φ3500	3500	4018	1510	518	840	700	500	3	4	17251
8	HW-XBZ=I-φ3700	3700	4268	1610	518	900	800	550	3	4	19710
9	HW-XBZ=I-φ4000	4000	4522	1710	514	960	850	600	3	4	26801
10	HW-XBZ=I-φ4250	4250	4772	1810	514	1020	900	700	3	4	30177
11	HW-XBZ=I-φ4500	4500	5022	18181010	514	1080	1000	750	3	4	33746

序号	型号	H	H1	H2	H3	H4	H5	H6	H7	H8	防爆门		重量
		H	H1	H2	H3	H4	H5	H6	H7	H8	大	小	重量

1	HW-XBZ=I-φ1850	~10600	260	4903	444	495	740	710	444	3607	3	4	3097
2	HW-XBZ=I-φ2150	~12400	260	5698	516	565	860	826	516	4192	3	4	4147
3	HW-XBZ=I-φ2350	~13600	260	6228	564	665	940	902	564	4582	3	4	5120
4	HW-XBZ=I-φ2650	~15200	260	7023	636	665	1060	1018	636	5167	3	4	8095
5	HW-XBZ=I-φ3000	~17200	262	7950	720	765	1200	1152	720	5850	3	4	10370
6	HW-XBZ=I-φ3250	~18600	262	8613	780	815	1300	1248	780	6337	3	4	12078
7	HW-XBZ=I-φ3500	~20000	312	9275	840	865	1400	1344	840	6825	3	4	17251
8	HW-XBZ=I-φ3700	~21500	312	9938	900	965	1500	1440	900	7312	3	4	19710
9	HW-XBZ=I-φ4000	~22900	314	10600	960	1015	1600	1536	960	7800	3	4	26801
10	HW-XBZ=I-φ4250	~24300	314	11263	1020	1065	1700	1632	1020	8287	3	4	30177
11	HW-XBZ=I-φ4500	~25800	314	11925	1080	1165	1800	1728	1080	8775	3	4	33746

序号	型号	A	B	C	E	K	L	防爆门		重量
		A	B	C	E	K	L	大	小	重量

1	HW-XBZ=I-φ1850	962	480	150	905	1110	795	3	4	3097
2	HW-XBZ=I-φ2150	1118	560	150	1052	1290	925	3	4	4147
3	HW-XBZ=I-φ2350	1222	610	150	1150	1410	1010	3	4	5120
4	HW-XBZ=I-φ2650	1378	690	150	1296	1590	1140	3	4	8095
5	HW-XBZ=I-φ3000	1560	780	150	1468	1800	1290	3	4	10370
6	HW-XBZ=I-φ3250	1690	846	150	1590	1950	1398	3	4	12078
7	HW-XBZ=I-φ3500	1820	910	150	1712	2100	1505	3	4	17251
8	HW-XBZ=I-φ3700	1950	976	150	1835	2250		3	4	19710
9	HW-XBZ=I-φ4000	2080	1040	150	1957	1400		3	4	26801
10	HW-XBZ=I-φ4250	2210	1106	150	2079	2550		3	4	30177
11	HW-XBZ=I-φ4500	2340	1170	150	2202	2700		3	4	33746
