传动装置系列产品

传动装置的型式生产有以下三类：
蜗轮箱传动装置。 2.杠杆传动装置 3.立柱传动装置。
传动装置的传动力矩分为8公斤/米和30公斤/两种。
8公斤/米传动装置适用于：
1.园风门Dg100-600。2.双轴方风门300*400-500*1000。
3.双轴方风门600*700-800*800
8公斤/米传动装置适用于：
1.园风门Dg700-1400。2.双轴方风门800*1200-1000*1000。
3.三轴、四轴、五轴方风门。
传动装置手轮或手柄的转向与风门的开闭关系是：顺时针方向转动手轮或手柄，则风门开启，只有当布置与操作层标高以上的风门，需选用立柱上方传动装置时，才是例外的，这种传动型式应尽量少用。

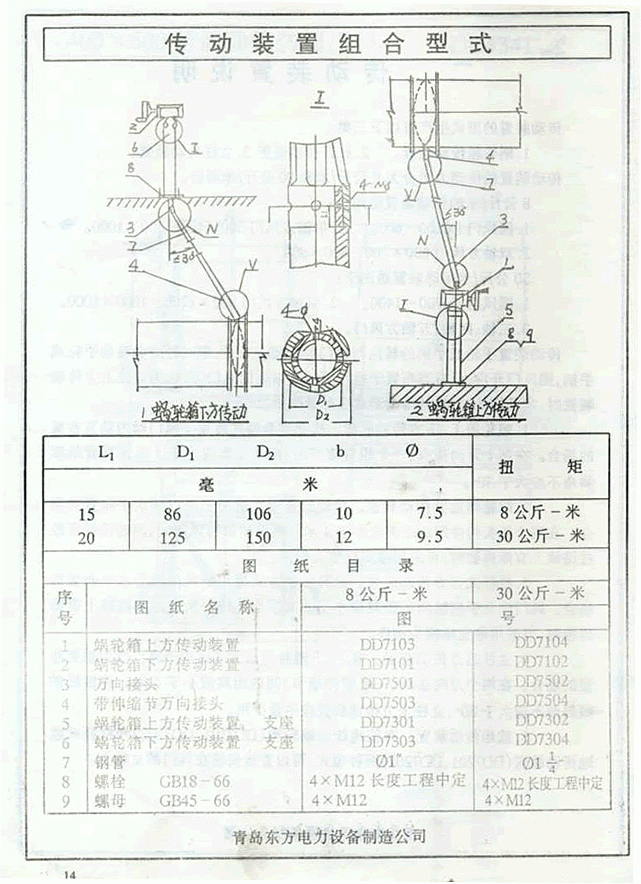

1.蜗轮箱上、下方传动装置。传动组合型式适用于风门轴为垂直布置的场合。在两个万向接头（一个带伸缩节的）间的距离应小于5米连接管的倾斜角不应大于30度。
2.蜗轮箱远方传动装置。传动组合型式适用于风门轴水平布置的场合。在两个接头构件间的距离应小于4米。在蜗轮箱与风门间，当连接杆所经过路线上有障碍物时，可采用带支座接头构件。

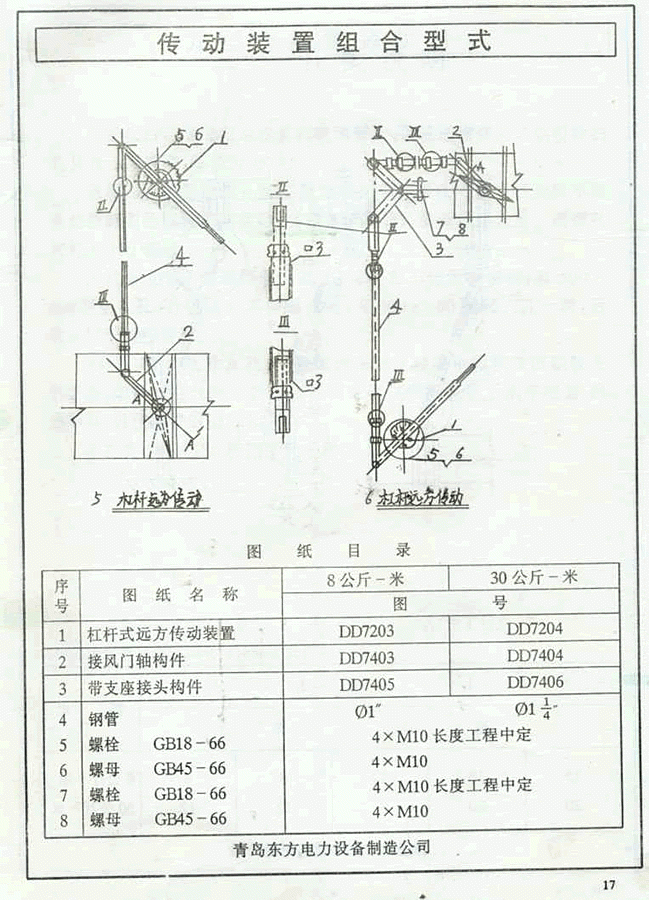

3.杠杆式远方传动装置。这种传动方式适用于风门轴为水平布置的场合。风门轴和手柄轴间的距离应小于4米。当连接杆所经过的路线上有障碍物时，可采用带支座接头构件。
4.立柱远方传动装置。有上、下两种传动方式适用于风门轴为垂直布置的场合。在两个万向接头（一个带伸缩节的）间的距离应小于5米。连接杆的倾斜角不应大于30读我，立柱上方传动装置应尽量少用。

5.就地传动装置。有就地传动蜗轮箱（DD7101、DD7102）和杠杆式就地传动装置（DD7201、DD7202）两种型式，可以直接安装在风门的主轴上。

示意图及主要参数
